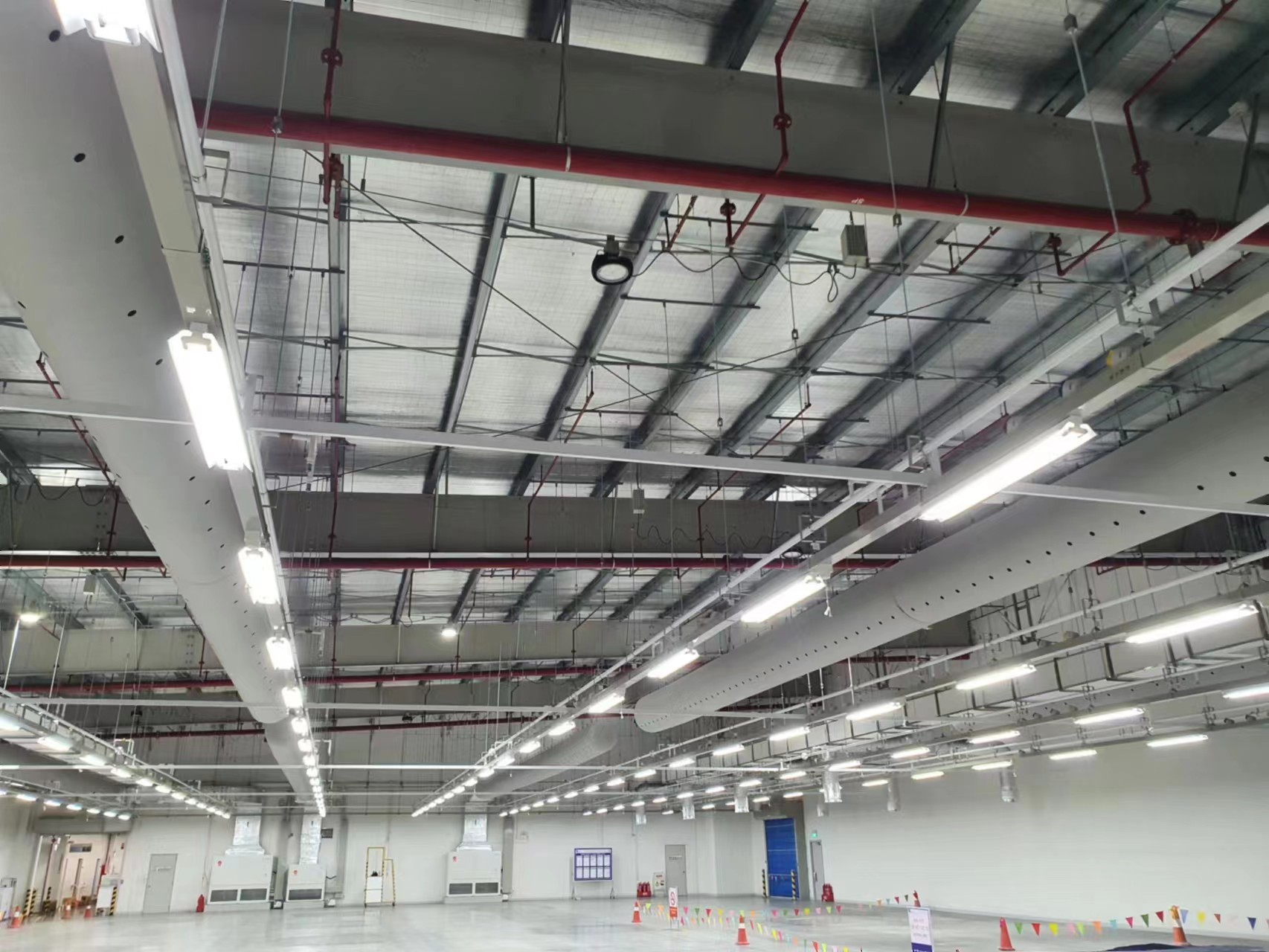

织物风管（也称布风管、纤维织物风管或空气分布系统）是一种以特殊高分子纤维材料制成的柔性送风管道，广泛应用于食品加工、电子洁净室、体育场馆、商业空间等对气流组织、卫生条件和噪音控制有较高要求的场所。与传统金属风管相比，织物风管具有重量轻、安装便捷、无冷凝、气流均匀、可清洗等优点。然而，其设计计算方法与传统风管存在显著差异，需结合材料特性、渗透性、送风方式等因素进行综合分析，本文将系统介绍织物风管的设计计算流程，包括风量确定、管径选择、压力损失计算、送风孔/缝布置及静压控制等关键环节。
根据空调负荷计算结果，确定所需总送风量：
其中：
Q冷：房间冷负荷（W）
cp：空气比热容（≈1005 J/(kg·K)）
ρ：空气密度（≈1.2 kg/m³）
ΔT：送回风温差（K）
单位通常转换为 m³/h。
织物风管常见送风形式包括：
渗透送风：通过织物微孔均匀渗出
条缝送风：沿管长方向开缝
喷口送风：设置圆形或矩形喷嘴
组合送风：多种方式混合使用
不同送风方式直接影响静压分布和风速衰减，需在设计初期明确。
织物风管内风速通常控制在 6～10 m/s（主干段）或更低（末端），以降低噪声并保证静压均匀。
初步管径可通过下式估算：
其中：
D：风管内径（m）
Q：风量（m³/h）
v：设计风速（m/s）
由于织物风管沿程不断送风，风量逐段递减，因此常采用变径设计或分段恒径+末端封堵的方式。
织物风管的压力损失主要由两部分组成：
尽管织物表面粗糙度不同于金属管，但可近似采用达西–魏斯巴赫公式：
其中：
λ：摩擦系数（织物风管通常取 0.02～0.04，具体由厂家提供）
L：管段长度（m）
D：当量直径（m）
注意：由于风量沿程减少，需分段积分或采用平均风量法简化计算。
包括弯头、变径、三通等，但织物风管柔性好，弯头阻力远小于金属管，通常可忽略或按经验取值（如每个90°弯头 ≈ 10～20 Pa）。
织物风管因不断送风，动压转化为静压，存在静压恢复现象。合理设计可使整管静压趋于均匀，这是其核心优势之一。
对于渗透型织物，单位面积送风量 qs（m³/(h·m²)）与静压ps（Pa）的关系通常由厂家提供，形式如下：
其中：
k：渗透系数（由织物材质决定）
n：指数（通常 0.5～0.7）
对于开缝或喷口送风，需根据所需送风量和射程确定开口面积和数量。常用公式：
其中：
Qi：第 i 处送风量（m³/s）
Cd：流量系数（0.6～0.8）
Ai：开口面积（m²）
Ps,i：该处静压（Pa）
为实现均匀送风，需确保沿管长静压变化最小。可通过以下方式实现：
变渗透率织物：前端用低渗透率，后端用高渗透率
变开孔密度：后段增加喷口数量或缝宽
内置稳压层：部分高端产品采用双层结构维持静压理想情况下，整管静压波动应控制在 ±10% 以内。
其中：
ΔP总：从风机出口到织物风管入口的金属/软连接管路损失
P末端静压：织物风管末端维持送风所需的最小静压（通常 50～150 Pa，依送风方式而定）
风速是否在允许范围（避免抖动或噪声）
送风均匀性（CFD模拟或经验公式验证）
冷凝风险（表面温度高于露点）
安装张力与吊挂间距（通常 1.5～3 m）
某体育馆观众区需送风量 12,000 m³/h，采用条缝送风织物风管，长度 30 m。
初选风速 8 m/s → 初始管径 ≈ 730 mm，取标准尺寸 DN700。
分5段计算，每段送风2400 m³/h，风量逐段递减。
根据厂家数据，所需静压约 80 Pa。
计算摩擦损失（分段平均风速法）得 ΔP_f ≈ 35 Pa。
风机需提供 ≥ 80 + 35 + 连接管损失 ≈ 130 Pa 全压。
后段加大条缝宽度以补偿静压衰减，确保送风均匀。
织物风管的设计计算虽基于传统流体力学原理，但必须充分考虑其柔性、渗透性、静压恢复等独特特性。准确的设计依赖于厂家提供的材料性能参数（如渗透系数、摩擦系数、工作压力等），并建议结合CFD模拟进行气流组织优化。随着智能制造与新材料的发展，织物风管在节能、健康建筑中的应用前景广阔，其设计方法也将持续完善。
